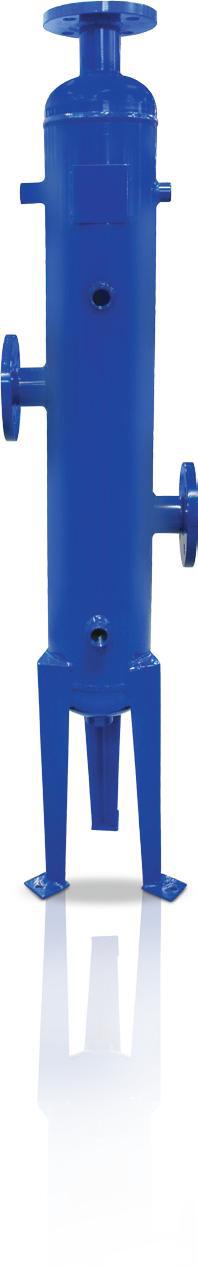

Сепаратор пара вторичного вскипания AFBT

Сепаратор пара.

Насыщенный пар, который испаряется с поверхностей теплопередачи, при том же давлении превращается в конденсат. Энтальпия насыщенной воды при давлении 1 бар составляет 505 кДж / кг. Если конденсат при давлении 6 бар сбрасывается и оказывается при давлении 1 бар, выходная мощность будет 697-505 = 192 кДж / кг. Эта энергия испаряет часть конденсата в пар.Такой пар называется паром вторичного вскипания.

В чем важность пара вторичного вскипания?

Он несет в себе много энергии и его можно применить для работы в различном оборудовании. Если пар вторичного вскипания сбрасывается в атмосферу, то та энергия которую он в себе несет будет потеряна без какой либо выгоды.

Применение пара вторичного вскипания

Когда вода нагревается под атмосферным давлением, температура поднимается до 100 ° C. Дальнейшее добавление теплоты не повышает температуру воды, а превращает ее в пар.Теплота, поглощенная водой в процессе повышения температуры до точки кипения, называется физической теплотой или тепло содержанием. Теплота, необходимая для превращения воды в пар, при температуре точки кипения, называется скрытой теплотой парообразования. Количество тепла, необходимое для повышения температуры воды на 1 кг на 1 ° C при атмосферном давлении, составляет 4186 кДж.

Температура насыщения жидкости конденсата при температуре пара и давлении 8 бара составляет 721 кДж / кг (таблица насыщенного пара). Если этот конденсат просачивается в резервуар на 2 бара, тепловая мощность (температура насыщенной жидкости) падает до 504 кДж / кг. Это 721-504 = 217 кДж / кг избыточного конденсата. Процентное содержание конденсата, превращаемого в пар, можно рассчитать следующим образом.

% Пара вторич. вскип.= (Q1-Q2 / q) x100

Q1: теплота конденсата при большем значении давления до его выпуска

Q2: теплота конденсата при меньшем значении давления, т.е. в пространстве, куда производится выпуск

q:скрытая теплота парообразования пара при меньшем значении давления, при котором производится выпуск конденсата

% Пара вторич. вскип.= (721-504/2201)x100 = 9.6%

То есть, если есть 3000 кг конденсата; Пар вторич. вскип.= 3000x9,6% = 288 кг/ч.

Емкости для пара вторичного вскипания используются для его отделения от конденсата.

Для того, чтобы пар вторичного вскипания двигался к верхнему выпускному отверстию с правильной скоростью, диаметр парового бака должен быть соответствующим. Эта скорость составляет около 3-5 м/с, скорость, с которой капли воды могут достигать дна резервуара.

Для обеспечения эффективности впуск конденсата в резервуар должен быть на одну треть ниже горловины резервуара.

Диаметр емкости для пара вторичного вскипания должен быть таким, чтобы конденсат проходил без турбулентности.

Если разница между максимальным и минимальным давлением мала- количество пара будет меньше количества конденсата.

Выбор диаметра выпускной трубы в зависимости от скорости,приведет к тому, что размер резервуара будет недостаточным, и в этом случае резервуар должен быть на два диаметра больше.

Соединение манометра: 1/2"

Слив: от 1" до 1 1/2"

Диаметр указателя уровня: 3/4"

Диаметр предохранительного клапана: от 3/4" до 2"

Слив: от 1" до 1 1/2"

Макс. конденсата кг/ч: 900-18700

Макс. пара втор. вскип кг/ч: 225-5100

Вход конденсата: DN50-150

Выход конденсата: DN50-80
