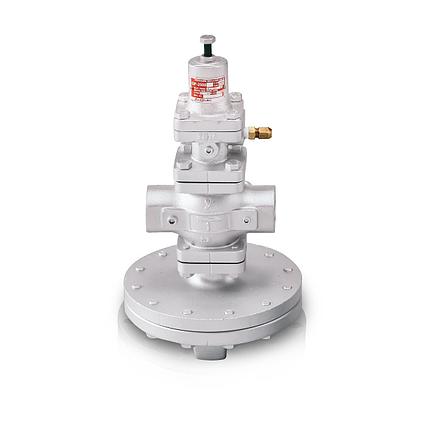

Редукционный клапан для пара YOSHITAKE, фото 2

Редукционный клапан для пара YOSHITAKE

Описание
Характеристики
Спецификация
Информация для заказа

ОБЩИЕ ХАРАКТЕРИСТИКИ

Если требуемое давление для какого-либо процесса меньше, чем входное давление, редукционный клапан давления используется для установки требуемого давления.
Не рекомендуется редуцировать давление более 10/1. В таких случаях лучше использовать два редуктора давления последовательно.
Чтобы получить сухой и чистый пар, конденсат, образовавшийся на сепараторе пара и сепараторах, должен быть отведен перед редуктором давления
Если это чувствительный процесс, целесообразно использовать предохранительный клапан после редуктора давления.

ПРИНЦИП РАБОТЫ

Регулировочный болт, регулировочная пружина и пилот нажимают на мембрану, чтобы открыть пилотный клапан. Управляет этим пар, который забирается за клапаном с помощью медной трубки и проходит через отверстие парового клапана. Давление под главной мембраной увеличивается, когда давление потока через пилотный клапан превышает давление потока через контрольное отверстие. Это давление превышает давление возвратной пружины и открывает главный клапан. Пар, проходящий через главный клапан, повышает давление на выходе. Это давление передается от управляющей трубки к нижней части управляющей мембраны. Клапан закрывается, когда изменение давления в мембране уравновешивает нисходящее давление регулирующей пружины. Для получения желаемого давления на выходе идет воздействие на главную мембрану. Когда нет расхода пара, выходное давление повышается, и управляющий клапан закрывается. В этом случае давление под главной мембраной падает и закрывается главный клапан.

Корпус: GG-25 Чугун

Главный клапан, пилотный клапан, мембрана: Нержавеющая сталь

Тип соединения: фланцевое

Настраиваемое давление: 0.2-1.5 бар / 1-14 бар

Макс. давление: 25 бар

Макс. рабочая температура: 220° C

Среда применения: Пар

Диаметр: DN15-150

Основные
Производитель  AYVAZ A.S
Страна производительТурция
Функциональное назначение клапанарегулятор давления
Тип клапана  редукционный
Направление потока в клапане  Проходное
Рабочая средаПар
Тип присоединенияФланцевое
Максимальная рабочая температура220.0 (град.)
Максимальное рабочее давление25 бар
Материал корпусавысокопрочный чугун
ПокрытиеЭпоксидный порошок
Гарантийный срок  24 (мес)
  • Цена: Цену уточняйте
