Предохранительный клапан L9-LS/LBP

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

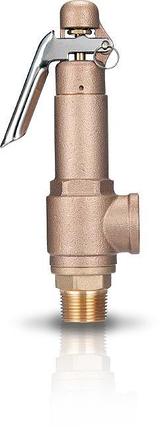

Предохранительный клапан из бронзовый L9-LBP.

Предохранительный клапан из нержавеющей стали L9-LS.

Предохранительные клапаны служат для автоматической защиты оборудования и трубопроводов от превышения давления рабочей среды свыше установленной величины посредством сброса ее избытка. Согласно правилам безопасности редуктор давления должен быть установлен на 2 параллельных линиях и каждый оснащен 1 предохранительным клапаном.

Принцип действия

Устройство выпускает пар, газ или жидкость с определенной скоростью, если давление превышает установленное давление. Это способствует поддержанию необходимого давления в системе и предотвращает его повышение.

Когда давление в системе постепенно падает и приходит в норму после сброса рабочей среды, запорный клапан закрывается.

Предохранительный клапан достигает полной пропускной способности при увеличении давления на 10%.

Закрытие предохранительного клапана

Чтобы клапан закрылся, давление должно опуститься до отметки на 10-20% ниже (зависит от рабочей среды),
нежели уровень нормального давления в системе. Это связано с тем, что для возвращения запорного элемента в герметичное положение требуется усилие значительно большее, нежели то, которого было достаточно для поддержания его в закрытом положении до момента открытия.

ОБСЛУЖИВАНИЕ

Необходимо периодически проводить продувку предохранительного клапана с помощью рычага. Необходимо избегать загрязнения и повреждения предохранительных клапанов, чистота является необходимым условием для удовлетворительной работы предохранительного клапана и его герметичности. С предохранительными клапанами необходимо обращаться с осторожностью, так как могут быть повреждены уплотнения, либо клапан может полностью выйти из строя. Если в предохранительном клапане находятся остатки среды, существует опасность тяжелых травм, химического ожога или отравления.


Корпус: бронза (L9-LBP), нержавеющая сталь (L9-LS)

Седло:  латунь (L9-LBP), нержавеющая сталь 304 SS or CF8 (L9-LS)

Тип соединения: резьбовое

Диаметры: от 1/2" до -2”

Настраиваемое давление: 0,3-2,1 бар / 2,1-10,5 бар

Макс. рабочее давление: 2-10,5 bar/10,5-20bar

Макс. рабочая температура: -45 /+185° C (L9-LBP), - 196 °C - 290 °C (L9-LS)

Среды применения:

1. газ (не коррозийный)
2. жидкости
3. пар

ПАРАМЕТРЫ НЕОБХОДИМЫЕ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА

• Рабочее давление системы
• Давление открытия (настройка) предохранительного клапана
• Тип жидкости
• Соответствующий объём сброса
• Температура жидкости
• Противодавление на выходе из клапана
• Рекомендуется взглянуть на таблицы предохранительных клапанов.
