Системы мониторинга и продувки котлов

Хотя на предварительном этапе вода подвергается процессу водоподготовки, в результате превращения воды в пар в ней возрастает концентрация количества растворенных твердых веществ (TDS). Превышение допустимой концентрации солей негативно сказывается на работе котлов и паропроводов. Это может привести к повреждению оборудования. Для достижения оптимального уровня концентрации солей ( в особенности солей кальция и магния) осуществляется их удаление из котлов разными способами. Этот процесс называется продувкой котла.

Процесс продувки  осуществляется двумя различными способами. К ним относятся:

1 - Процесс непрерывной продувки
2 - Процесс периодической продувки

1 - Процесс непрерывной продувки:

Присутствие нежелательных веществ в жидком виде, другими словами растворенных в воде, приводит к оседанию их на стенках котла; система непрерывной продувки YBS-10 позволяет автоматически снижать концентрацию солей жесткости

YBS-10 состоит из 1 датчика проводимости, 1 передатчика, 1 регулирующего клапана, 1 пропорционально-интегрально-дифференциального (ПИД) регулятора и панели управления.

По запросу для обеспечения более высокого уровня сохранения энергии YBS-10 может быть укомплектован 1 пластинчатым теплообменником и 1 циркуляционным насосом для системы рекуперации тепла. В зависимости от условий эксплуатации YBS -10, использование системы утилизации (рекуперации) тепла позволяет окупить инвестируемые расходы за очень короткий промежуток времени.

2 - Процесс периодической продувки:

Клапан периодической продувки DBV-10 удаляет примеси и твердые осаждаемые вещества, не позволяя им накапливаться в нижней части котла. DBV-10 состоит из 1 таймера и трех составного шарового клапана из нержавеющей стали с приводом, который включает в себя шаровой кран, пневматический привод и соленоидный клапан.

Преимущества непрерывной и периодической продувки:

1 - Повышение безопасности и эффективности работы котла
2 - Автоматизированные системы продувки позволяют экономить трудовые затраты
3 - Подходит для всех типов паровых котлов.

YBS-10 возвращение энергии с продувкой поверхности:
Автоматический регулирующий клапан, в зависимости от требуемого уровня концентрации солей (TDS), осуществляет постоянную продувку котла, и тепло удаляемой воды с помощью пластинчатого теплообменника может использоваться для нагрева питательной воды, тем самым осуществляя энергосбережение.

Система непрерывной продувки YBS-10:
Предназначена для автоматического контроля за уровнем содержания (концентрацией) растворенных твердых веществ (TDS) в котловой воде. Автоматизирование процесса продувки позволяет экономить энергию. По запросу с целью наибольшей экономии энергии оснащаются системами рекуперации (сбережения, возвращения) энергии, позволяющими снизить расход топлива на 5-10%. Для установки (настройки) требуемого значения TDS необходимо проконсультироваться у производителя котлов.

Клапан периодической продувки DBV-10:
Процесс продувки обеспечивается автоматически через определенные промежутки времени.Образование твердых веществ в котлах (накипь и грязь) вызвано наличием некоторых примесей и продуктами коррозии, содержащимися в воде. Примеры примесей в воде: растворенные соли кальция, магния, сульфата кремния; продукты коррозии железа и меди. Примеси в котловую воду попадают из конденсата и питательной воды котла (подпитки); Продукты коррозии также поступают из конденсата и питательной воды.

Отложения вызывают повышенный расход топлива в котле, снижение производительности, а главное, перегрев стенок труб, происходит отжиг металла и разрыв труб. Наибольшую проблему накипь вызывает в трубах испарителя вокруг горелок в камере сгорания. Система, предотвращающая эти проблемы посредством удаления твердых образований называется автоматической системой нижней продувки котла.

ЭФФЕКТЫ НАКОПЛЕНИЯ

Пониженная теплопроводность: накипь являются плохими проводником тепла и действует как изолятор, на что указывают различные значения проводимости. Получающийся в результате слой накипи вызывает уменьшение образования пара. Кроме того, накипь увеличивает расход топлива и тем самым увеличивает удельную стоимость генерации пара.

Повышение температуры в стенке трубы. Поскольку накипь на стенках труб препятствует передаче тепла, температура металла повышается. Это называется перегревом, и металл может потерять некоторые свои механические свойства (эластичность и т.д.). Это вызывает локальные нарушения формы и вызывает разрыв трубы.

ПРЕИМУЩЕСТВА СИСТЕМЫ АВТОМАТИЧЕСКОЙ НИЖНЕЙ ПРОДУВКИ

·     Обеспечивает экономию топлива за счет удаления твердых отложений

·     Регулируемое время открытия и время продувки.

·     Эффективность котла не снижается из-за недостаточной продувки.

·     Не вызывает потери энергии из-за избыточной продувки.

·     Время продувки устанавливается так, чтобы не было лишней или недостаточной продувки.

КОМПОНЕНТЫ СИСТЕМЫ ПРОДУВКИ

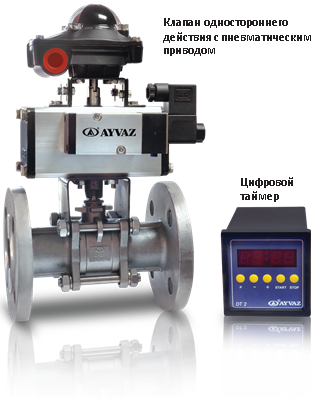

Продувочный клапан  V-3F

Корпус и крышка : AISI 304 Нерж. сталь (опц. AISI 316)

Рабочая температура: -50 / +210°C

Класс давления : PN40

•  ТАЙМЕР

•  ТИП ПРИВОДА: ПНЕВМАТИЧЕСКИЙ ПРИВОД

•  СОЛЕНОИДНЫЙ КЛАПАН

•  ПЕРЕКЛЮЧАТЕЛЬ (счетчик)

Примечание: Настройки не изменяются при отключении питания 220 V 50 Hz в таймере.

Значения (величины) давления:
Макс. до 16 бар

Рабочая температура:
Макс. раб. тем. 150 ° C

Применение:
- паровые котлы.
