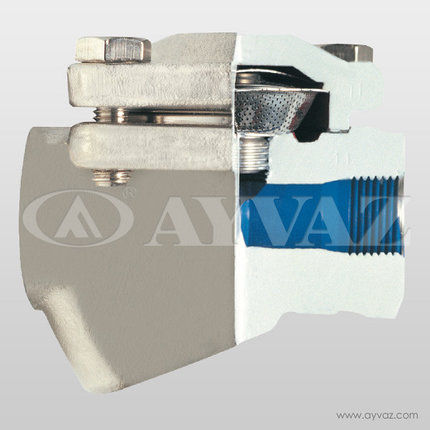

Термостатический конденсатоотводчик TKK-2N

Термостатические конденсатоотводчики TKK-2N, производства «Ayvaz», обладают высокой устойчивостью против коррозии, обеспечивают удаление конденсата и неконденсируемых газов при температуре ниже температуры насыщения пара на постоянную величину. Термостатические конденсатоотводчики обладают высокой стойкостью к гидроударам.

Как и в других термостатических конденсатоотводчиках Ayvaz, в TKK-2N установлена одна из 3 различных капсул в зависимости от условий применения. Стандартно используются капсулы типа «S». Все части конденсатоотводчика могут быть поставлены отдельно в качестве запчастей. При возникновении в системе большого противодавления, находящийся внутри седла шарик из нержавеющей стали, выступает в роли обратного клапана, предотвращая попадание конденсата в паропровод.

1. Высокотемпературная капсула «Н» Специально разработана для установок, где необходимо использование сухого пара, например, текстильная промышленность. Эта капсула отводит конденсат на 5°С ниже температуры насыщения при заданном давлении.
2. Капсула средней температуры «S» Разработана для различных установок использующих насыщенный пар. Эта капсула отводит конденсат на 10°С ниже температуры насыщения при заданном давлении.
3. Низкотемпературная капсула «L» Специально разработана для систем отопления. Отводит конденсат на 30°С ниже температуры насыщения при заданном давлении, позволяя использовать тепло горячего конденсата. При возникновении в системе большого противодавления, находящийся внутри шарик из нержавеющей стали, выступает в роли обратного клапана, который предотвращает попадание конденсата в паровую линию.

Термостатические конденсатоотводчики TKK-2N, производства «Ayvaz», могут эффективно и продолжительно работать при установке на трубопроводе в любом положении. Для проведения технического обслуживания и замены конденсатоотводчиков соответствующая запорная арматура должна быть установлена в безопасное положение.

Материалы:
Корпус и крышка: кованая сталь ASTM A 105
Внутренние детали: нержавеющая сталь AISI 304

Соединения:
Резьбовое, под приварку или фланцевое

Номинальный диаметр:
DN15 (1/2”) - DN25 (1”)

Значения (величины) давления:
Макс. до 32 бар

Рабочая температура:
Максимальная рабочая температура 250 °C

Применение:
- Трубопроводные трассы
- Сушильные установки
- Прессы
- Паровые спутники
- Гладильное оборудование
