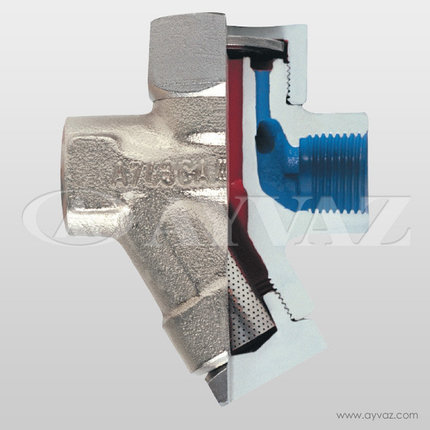

Термодинамический конденсатоотводчик TDK-71

Это самый распространенный тип конденсатоотводчиков, идеально подходящий для систем с малым и средним расходом пара. Они просты, надежны и долговечны. Отличаются компактными размерами и доступной ценой. Удобны в обслуживании и ремонте, нечувствительны к гидроударам. Работают благодаря разнице в скоростях перемещения пара и конденсата. Когда через термодинамический конденсатоотводчик проходит на высокой скорости пар, диск, установленный в элементе, находится в опущенном состоянии. Его просто придавливает к седлу паром за счет большой площади контакта. По мере накапливания конденсата давление над диском падает. Одновременно на него начинает действовать статическое давление скопившейся жидкости и он начинает подниматься, пропуская образовавшийся конденсат. После чего процесс происходит заново.

Термодинамические конденсатоотводчики TDK-71 производства «Ayvaz»; внутренние их детали изготовлены из нержавеющей стали, корпус из нержавеющей литой стали. В рабочих условиях противодавление не должно превышать 80% от входного давления, в противном случае конденсатоотводчик закроется.

TDK-71 производит прерывистое удаление конденсата по мере его поступления. Все запасные части, которые легко заменяются. В нижней части корпуса находится фильтр Y-типа, который легко доступен и очищается по мере необходимости. Предпочтительна горизонтальная установка, но могут монтироваться в любом другом положении.

Термодинамические конденсатоотводчики TDK-71, производства «Ayvaz», для эффективной и надлежащей работы в течение продолжительного времени должны устанавливаться на трубопроводах в горизонтальном положении. Для проведения технического обслуживания и замены конденсатоотводчиков соответствующая запорная арматура должна быть установлена в безопасное положение.

Материалы:
Корпус: нержавеющая сталь AISI 304
Крышка и внутренние детали: нержавеющая сталь AISI 304

Соединение:
Резьбовое

Номинальный диаметр:
DN15 (1/2”) - DN25 (1”)

Значения (величины) давления:
Макс. до 42 бар

Рабочая температура:
Макс. раб. тем. 400 °C

Применение:
- Сушильные установки
- Прессы
- Паровые спутники
- Гладильное оборудование
