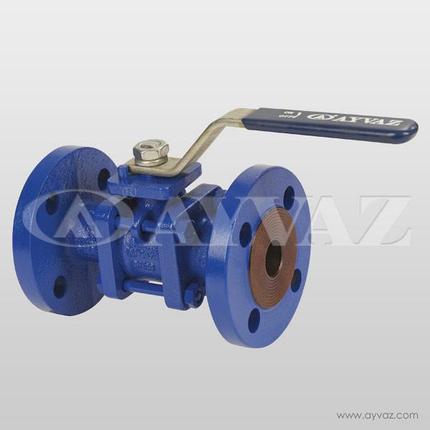

Шаровой кран полнопроходной TGV-10

Основным элементом шаровых кранов является сфера с отверстием внутри. Поворот сферы на 90°C приводит или к полностью открытой позиции, или к полностью закрытой. Шаровые краны предназначены в первую очередь для быстрого или частого «открытия – закрытия».

Преимуществами шаровых кранов являются малые потери давления, легкое открытие-закрытие, хорошая герметичность, небольшой вес и малые габариты. Уплотнение: имеют двойное уплотнение – сферы и штока.

Полнопроходные трехсоставные шаровые краны TGV-10 «Ayvaz» являются важными элементами регулирования потока. За счет своей конструкции и типа проходного отверстия шаровые краны являются клапанами с минимальными потерями давления. В частности полнопроходные шаровые краны TGV-10 Ayvaz имеют потери давления эквивалентные потерям давления в трубе такого же диаметра.

Верхний фланец изготовлен в соответствии с ISO 5211 для монтажа привода (актюатора).

Материалы:
Корпус: серый чугун GG-25
Шар (Сфера): нержавеющая сталь AISI 316

Соединение:
фланцевое

Номинальный диаметр:
DN15 (1/2”) – DN200 (8”)

Значения (величины) давления:
Макс. до 16 бар

Диапазон температур:
Согласно характеристикам материала от – 10 °С до 180 °С.

Область применения:
- Линии нагрева и охлаждения
- Пищевые комбинаты
- Химическая промышленность
- Кораблестроение
- Бумажные фабрики
