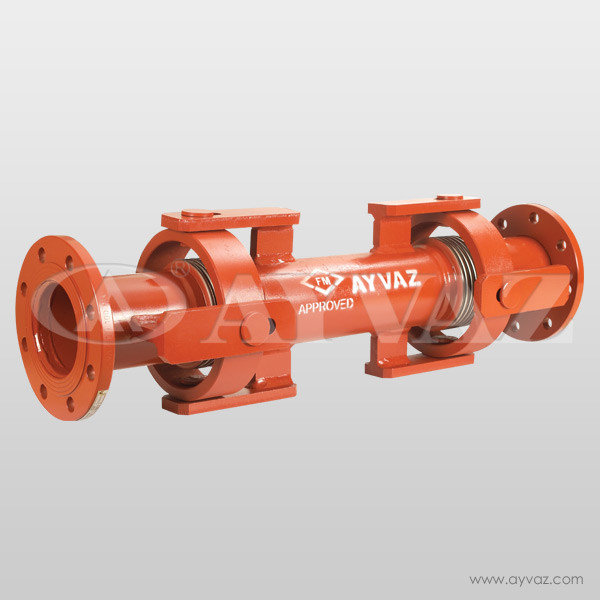

Сейсмические компенсаторы с карданным шарниром

Дилатационные сейсмические компенсаторы (карданного типа) предохраняют системы трубопроводов от разрушений и поломок, поглощая смещения по всем направлениям (по осям X, Y, Z и круговые движения), вызванные сотрясениями, усадками и т.п. Их гибкая и подвижная конструкция позволяет избегать возникновения напряжений в неподвижных (жестких) трубопроводных системах. Этот тип компенсаторов состоит из двух отделенных друг от друга сильфонных элементов, что позволяет компенсировать как осевое, так и боковое и поворотное смещение.

Проектирование и производство основаны на стандартах EJMA. Значения давления и температуры в соответствии со стандартом DIN 2401. Наличие двух сильфонов с карданным шарниром позволяют компенсировать любые виды смещений.

Сейсмические компенсаторы с карданным шарниром производятся со стандартными значениями боковых смещений в 100, 200, 300 и 400 мм. Возможно также изготовление компенсаторов с другими величинами смещения по специальному запросу.

Преимущества компенсаторов с двойным карданным шарниром
• Защищает трубопроводные системы от разрывов и переломов путем компенсации сейсмических движений
(землетрясения) и значительных боковых и угловых перемещений.
• Для использования на противопожарных трубопроводах.
• Сильфон спроектирован в соответствии с системой EJMA.
• Конструкция в соответствии со стандартом EN14917.
• Большие боковые сдвиги за счет единого компенсатора.

Материалы:
Изготавливаются из нержавеющей стали в соответствии с DIN 17440; фитинги могут изготавливаться из углеродистой или нержавеющей стали.

Cоединение:
Подвижный Фланец
Соединение Под Приварку

Номинальный диаметр:
DN25 (1”) – DN1000 (40”)

Значения (величины) давления:
Сейсмические компенсаторы с карданным шарниром производятся в стандартном исполнении с диапазоном давлений класса PN16; компенсаторы для систем с более высоким рабочим давлением изготовляются по специальному проекту. Рабочее давление, номинальный диаметр и рабочая температура.

Диапазон температур:
В зависимости от материала – от -196 °С до + до 600 ° C

Во время сейсмического движения трубопроводы подвержены непредвиденным движениям, как и здания.
Наиболее важными точками, которые должны быть защищены во время такого события, являются точки смещения.
Что такое точка смещения?
Современные здания состоят из нескольких независимых секций, области между двумя зданиями называются
точками смещения. Трубопроводы, проходящие из одного здания в другое, должны быть защищены
сейсмоустойчивыми соединителями.
Почему точки смещения так важны?
Из-за различных архитектурных и конструктивных особенностей, а также геологических характеристик оснований,
сдвиги зданий могут отличаться.
Таким образом, конструкция трубопроводов должна включать компенсатор, компенсирующий смещение по
трем осям. Соответствующие компенсаторы должны быть установлены на трубопроводах в точках смещения.
Назначение дилатационных сейсмических компенсаторов?
• Этот тип компенсаторов способен поглощать движения по всем трем осям.
• Выбор компенсатора должен быть с учетом того насколько здание может сместится.
• Карданы на компенсаторах используются только для ограничения осевого смещения.
