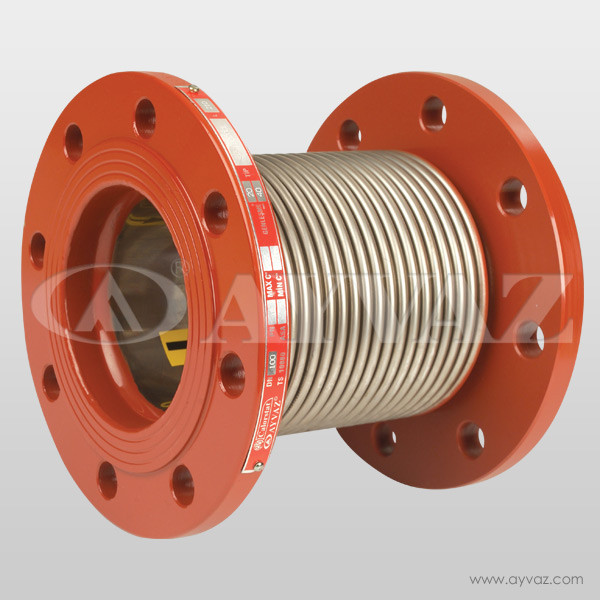

Компенсатор осевой
Осевые компенсаторы используются для поглощения теплового расширения, возникающего вдоль оси трубы. Трубопроводные системы разделяются компенсаторами на участках между неподвижными опорами. Таким образом, смещение трубы, которое возникло из-за расширения, поглощается с помощью металлического сильфонного компенсатора, установленного на данном участке трубопровода.
Осевые компенсаторы изготавливаются со стандартным смещением 30 и 60 мм, но по специальным запросам могут быть изготовлены и с другими величинами осевого смещения. Линейные втулки используют в качестве опции с целью разделения потока жидкости и сильфона компенсатора, чтобы сделать поток однородным. В зависимости от температуры и давления жидкостей сильфоны изготавливаются из различных материалов с разной толщиной стенок и количеством слоев.
Соединения:
подвижный фланец
фиксированный фланец
соединение под приварку
Конструкция:
Проектирование и производство: основаны на стандартах EJMA. Значения давления и температуры в соответствии со стандартом DIN 2401.
Материалы:
сильфоны и втулки из нержавеющей стали в соответствии с DIN 1744, фитинги изготавливаются из углеродистой или нержавеющей стали. Изготовление из других материалов по запросу.
Номинальный диаметр:
DN 25 (1 ") - DN 2600 (104")
Значения (величины) давления:
Осевые металлические сильфонные компенсаторы производятся в стандартном исполнении с интервалом давлений класса PN16; компенсаторы для систем с более высоким рабочим давлением изготовляются по специальному проекту.
Диапазон температур:
В зависимости от материала – от -196 °С до + до 600 ° C
Применение:
Все виды теплового и механического расширения трубопровода.
Основные | |
---|---|
Производитель | Ayvaz |
Страна производитель | Турция |
- Цена: Цену уточняйте
