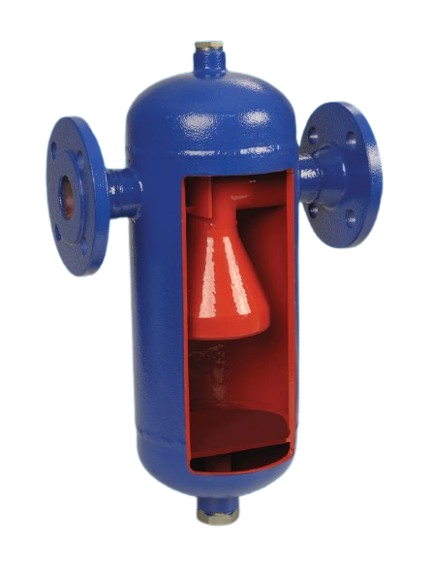

Сепаратор воздуха SPR-H 16/25/40

Сепаратор AYVAZ с помощью
центробежной силы отделяет от
проходящей через него среды примеси
воздуха или других газов, делая её сухой
и чистой.
Сепараторы AYVAZ SPR-H 16, 25, 40 для
эффективной работы при изменчивом
потоке рабочей среды в трубопроводах,
работающих под давлением до 16, 25, 40
бар. По заявке устройство может быть
изготовлено из нержавеющей стали.


Принцип работы
Жидкость, образующаяся в трубах,
может конденсироваться и стекать в
нижнюю часть трубы, а может
распределятся маленькими капельками в
потоке. Конденсирующаяся на дне
отводится из системы легко. Сепаратор
воздуха предназначен для отделения
мелких капель воды из потока рабочей
среды. Рабочая среда, проходя через
сепаратор под действием центробежных
сил и эффекта закручивания потока,
теряет частицы влаги, которые,
отделяясь от основного потока вместе с
частицами ржавчины и грязью,
удаляются через дренажное отверстие в
нижней части сепаратора. Сухой и
очищенный газ или воздух после
прохождения через внутреннюю часть
сепаратора может дополнительно
пропускаться через фильтр. Крупные
частицы воды осевшие на стенке корпуса
и перегородках скатываются в нижнюю
часть, и проходя через фильтр отводятся
с помощью установленного
конденсатоотводчика. Уровень жидкости
в коллекторе может контролироваться
контрольным патрубком.
