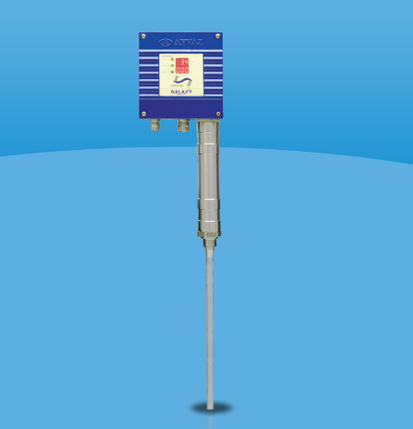

Емкостный электрод уровня GALAXY KP-01
Емкостный электрод уровня GALAXY KP-01
работает по принципу измерения емкости. Он
используется для непрерывного отображения
уровня проводящих и непроводящих
жидкостях. КР-01 содержит датчик уровня,
который встроен в электрод выдающий
стандартный аналоговый сигнал 4-20 мА.
Аналоговый выход 4-20 мА можно
контролировать с дисплея, расположенного на
защитной коробке панели. KP-01 отображает
как аналоговый выход 4-20 мА, так и уровень
жидкости в процентах в баке или котле.
Специально сконструированная охлаждающая
трубка используется для теплоизоляции
электрода.
Для определения уровня используется принцип
измерения емкостного сопротивления.
Стержень электрода и стенка сосуда образуют
конденсатор. В основном это основано на том
факте, что на величину емкостного
сопротивления влияет диэлектрическое
значение вещества между пластинами и
областями пластин, а также расстояние между
ними. Так как площадь электрода и стенок
резервуара фиксирована Единственная
переменная вещь - это вещество внутри
емкости, которое играет диэлектрическую роль.
Если уровень вещества изменяется, то ток,
проходящий через пластины, также будет
пропорционально изменяться. Этот
принцип используется для измерения
уровня жидкости в баке.
Воздух и вакуум имеют диэлектрический
коэффициент 1, другие материалы более,
чем 1. Поэтому, если уровень жидкости в
системе изменяется, коэффициент также
изменится. Для максимальной
эффективности измерения уровня,
измерительный стержень (щуп),
погруженный на разные глубины в
жидкости, должен быть полностью
изолирован. После того, как диапазон
измерения нулевой точки отрегулирован,
показатель уровня выводится на дисплей.
Области применения
• паровые котлы
• Резервуары
• Бетонныйе резервуары
• Пластиковые баки
• Химическая индустрия
• Пищевая промышленность
• Морская промышленность
• Фармацевтическая
индустрия
| Основные | |
|---|---|
| Страна производитель | Турция |
| Производитель | Ayvaz |
| Тип указателя уровня | Вентильный |
| Рабочая среда | Вода, Жидкая среда |
| Максимальная температура рабочей среды | 238 град. |
| Максимальное рабочее давление | 32 бар |
| Тип присоединения | Фланцевое |
| Цвет | Белый |
| Гарантийный срок | 12 мес |
- Цена: Цену уточняйте
