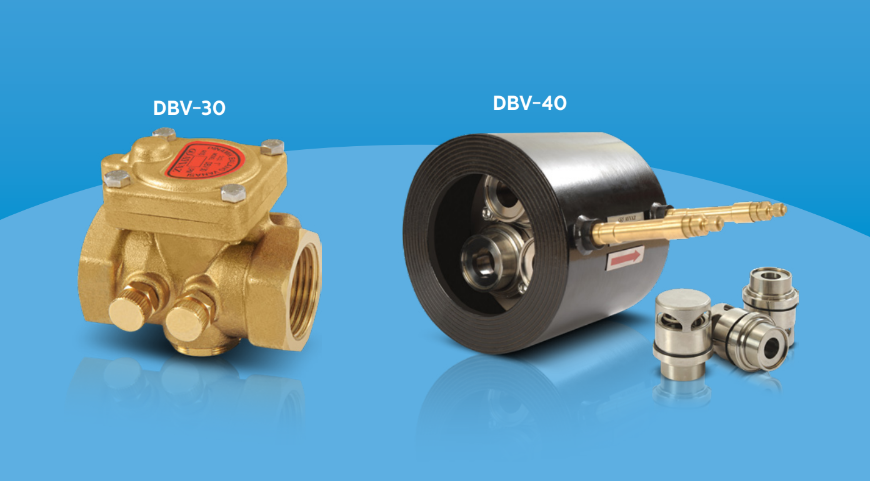

Динамический балансировочный клапан DBV-30/40

Динамический балансировочный клапан DBV-30/40

Ayvaz BDV-40 разработан специально для применения в системах отопления, охлаждения, промышленных установках,
строительных механических установках и позволяет фиксировать поток в системе кондиционирования воздуха.
Он автоматически обеспечивает необходимое давление в системе посредством специального катриджа. Ayvaz DBV-40
обеспечивает сохранение потока на стабильном уровне в системе даже при колебаниях температуры в 40 градусов.

ОСОБЕННОСТИ

- картриджи для регулировки потока из нержавеющей стали
- Автоматически поддерживает необходимое значение потока в системе
- Нет ограничений длины трубы до и после DBV-40
- Нет необходимости в каком-либо потреблении для настройки системы
- Балансировочные клапаны DBV-40 выпускаются от диаметра DN65 до
DN250

Выбор:
Для подбора балансировочного клапана нужно определить:
1. Объем потока
2. Диаметр трубы
3. Перепад давления
Для выбора интервала потока необходимо определить- система имеет
стабильный или изменяемый поток. При этом это изменяемая система
подачи, насос с управляемым инвертором или система, которая питается
пропорциональным клапаном.

ПРИНЦИП РАБОТЫ
Используются картриджи из нержавеющей стали, которые калибруют поток жидкости для получения установленного на
балансировочном клапане Ayvaz DBV-40. Присутствует только одна подвижная деталь, которая автоматически калибрует
внезапные изменения потока. Пропущенный объем потока на линии удерживается на требуемом расходе посредством этого
картриджа. Отверстие картриджа разработано для получения необходимого потока, и пружина картриджа откалибрована. В
каждом интервале работы чувствительность картриджа 5% ±. Во время работы картридж регулирующий значение расхода
удерживает размер отверстия на необходимом уровне. Он работает при перепаде давления между 34-600 кПа для обеспечения
точного расхода. Использование более одного картриджа для получение требуемого значения потока необходимо для
высокопроизводительных клапанов. Сумма потока, который проходит через картридж, равна сумме потока, проходящего через
клапан.
