Система пропорциональной подачи питательной воды в котел

В современных котлах контроль уровня и подача котловой воды осуществляется с помощью чувствительных и безопасных
сенсорных систем.

С помощью классического индикатора уровня воды невозможно определить точный уровень воды в котле во время производства
пара. Когда образуется пар, в котле находятся пузырьки пароводяной смеси, и точный уровень воды не может быть определен из-за
постоянного движения этой смеси. Уровень воды за пределами котла ниже, чем фактический уровень воды в котле. Причина этого
заключается в том, что плотность воды на внешнем индикаторе уровне выше.

Факторы, влияющие на разницу между фактическим уровнем воды и уровнем воды, измеренным внешним индикатором:
1- Паропроизводительность котла
2- Высота индикатора уровня котла относительно котла
3- Химические свойства котловой воды
4- Длина корпуса датчика ниже уровня воды

Работа подающего насоса и контроль низкого и высокого уровня воды возможны только с датчиками контроля уровня,
погруженными в котел.

Преимущества систем:
1- Измерительные датчики измеряют фактический уровень так как находятся в котле.
2- Датчики уровня самопроверки устраняют необходимость ежедневно проверять систему.
3- Системы этих датчиков безопасны, потому что они состоят из движущихся элементов и не требуют обслуживания.

Уровень воды, падающий со скоростью образования пара, усиливается пропорционально регулируемым клапаном.
Количество воды, подаваемой в котел, намного меньше, чем количество воды в котле, при этом нет колебаний в объеме производства
пара и давлении в котле.

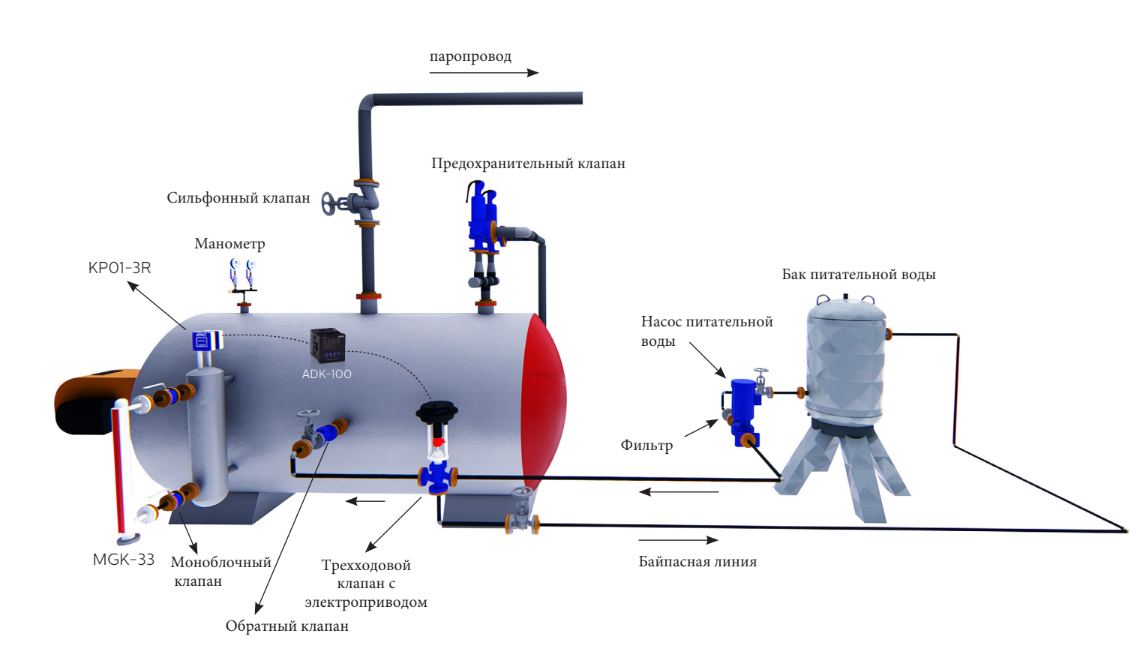

Пропорциональный контроль обеспечивает постоянную подачу пара в котле при постоянном давлении. В этой системе питающий
насос работает непрерывно, и неиспользованная вода возвращается в резервуар питательной воды по байпасной линии.
Давление закрытия выбранного привода должно быть не меньше давления нагнетания насоса.
Примечание 1: Количество питательной воды в котле (кг / час)
Расход подаваемой воды в котле = сумма макс. паропроизводительности котла и объем продувки котла.
Примечание 2: Перепад давления в котле (бар). Перепад давления в клапане - это разница между давлением насоса при
максимальном расходе и давлением котла.

ХАРАКТЕРИСТИКИ СИСТЕМЫ

а) Преимущества
• Постоянный расход пара и постоянное давление
• Эффективная работа форсунки
• Меньше тепловых напряжений в корпусе котла
• Низкая влажность пара
• Возможность центрального питания насосной станции
• Уменьшенный износ и длительный срок службы насоса и
форсунки
В системе включение и выключение клапана и сигнализация нижнего уровня контролируются с помощью контроллера.
Контроллер определяет уровень воды в котле в зависимости от силы тока от датчика. Датчики бывают разной длины 500-600-900 и
т. д.
