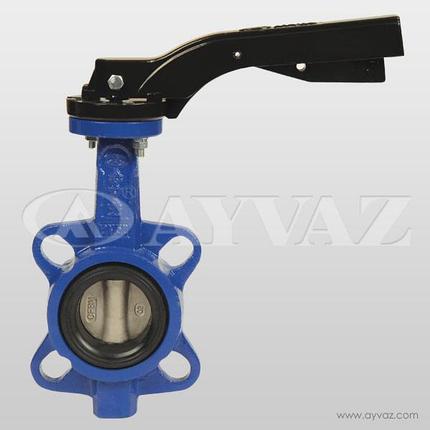

Затворы ''баттерфляй'' KV-3

Запорным элементом затворов «Баттерфляй» является диск, вращающийся вокруг вертикально расположенного вала. Закрепленный на собственной оси диск поворачивается от полностью закрытого положения до открытого на полное поперечное сечение трубы. Герметичность между корпусом и заслонкой (диском) обеспечивается внутренними эластичными или пластичными уплотнениями. Уплотнением же между клапаном (затвором) и трубой служат фланцевые уплотнения.

Преимуществами этого вида клапанов являются малые потери давления, легкое открывание и закрывание, герметичность, легкость и компактность.

При установке межфланцевых поворотных затворов типа «Баттерфляй» KV-3 «Ayvaz» необходимо убедиться (проверить), что диск свободно вращается. Шток (вал) клапана может быть расположен как в вертикальной позиции, так и в горизонтальной. Однако, для DN300 предпочтительна горизонтальная установка.

Материалы:
Корпус: серый чугун GG-25
Диск: нержавеющая сталь AISI 316

Соединение:
Межфланцевое

Номинальный диаметр:
DN25 (1”) – DN1000 (40”)

Значения (величины) давления:
Макс. до 16 бар

Диапазон температур:
Согласно характеристикам материала от – 10 °С до 110 °С.

Применение:
-Системы отопления, вентиляции и кондиционирования
-Системы очистки и распределения воды
-Горнодобывающая индустрия
-Судостроительные и буровые установки
-Пищевая и химическая промышленность
-Системы пожаротушения
-Вода, морская вода, пыль, газ, сточные воды и воздух

Типы привода:
- С ручным управлением
- Редуктор
- Пневматический привод одностороннего действия
- Пневматический привод двойного действия
- С электрическим приводом / двухпозиционный (ручной рычаг)
